건설 장비 좌석에 대해 무엇을 알아야 합니까?

중장비의 운전자 좌석은 편안한 액세서리가 아닙니다. 이는 작업자 건강, 기계 제어 정밀도 및 장기적인 인력 유지에 직접적인 영향을 미치는 안전이 중요하고 생산성에 영향을 미치는 구성 요소입니다. 건설기계 좌석 지속적인 전신 진동을 흡수하고, 연장된 근무 시간을 지원하고, 혹독한 실외 환경에서 살아남아야 하며, 동시에 국제 인체 공학 및 안전 표준을 충족해야 합니다. 조달 관리자, 차량 운영자 및 OEM 공급업체의 경우 방어 가능한 소싱 결정을 내리려면 좌석 엔지니어링에 대한 명확한 이해가 필수적입니다.

중장비에서 시트 엔지니어링이 중요한 이유

굴삭기, 휠 로더, 불도저 및 모터 그레이더의 운전자는 일반적으로 교대당 8~12시간 동안 앉아 있습니다. 이 시간 동안 섀시와 시트를 통해 전달되는 전신 진동(WBV)에 노출됩니다. 장기간의 WBV 노출은 요추 장애, 피로 및 반응 시간 감소와 직접적으로 연관되어 있습니다. 엔지니어링 품질 건설기계 좌석 운전자의 신체에 얼마나 많은 진동이 도달하는지, 시트가 자세 변형을 얼마나 효과적으로 보상하는지를 결정합니다.

진동 노출 및 ISO 2631 표준

ISO 2631-1은 전신 진동에 대한 인체 노출을 측정하고 평가하는 방법을 정의합니다. 이 표준은 일일 진동 노출 값 A(8) 0.5m/s2에서 시작하는 건강 지침 주의 구역을 설정합니다. 유럽 ​​지침 2002/44/EC는 하루 8시간 근무에 대해 조치값을 0.5m/s2, 노출 한계값을 1.15m/s2로 설정합니다. 시트의 진동 전달률은 시트 유효 진폭 전달률(SEAT) 값으로 정량화됩니다. SEAT 값이 1.0 미만이면 시트가 바닥 입력에 비해 진동을 감쇠한다는 의미입니다. 중장비용 고품질 서스펜션 시트는 일반적으로 척추 하중과 가장 관련된 1~10Hz 주파수 범위에서 0.6~0.85 사이의 SEAT 값을 달성합니다.

건설기계 시트의 핵심부품

완전히 지정된 건설기계 좌석 여러 기능적 하위 시스템을 통합합니다. 각 하위 시스템은 작업자 보호, 조정 가능성 및 내구성에 기여합니다. 주요 구성 요소는 다음과 같습니다.

• 서스펜션 메커니즘: 기본 진동 절연 시스템. 기계식 가위, 공기 또는 하이브리드 시스템은 바닥 진동으로부터 시트 팬을 격리합니다. 스트로크 길이는 일반적으로 80mm ~ 120mm입니다.

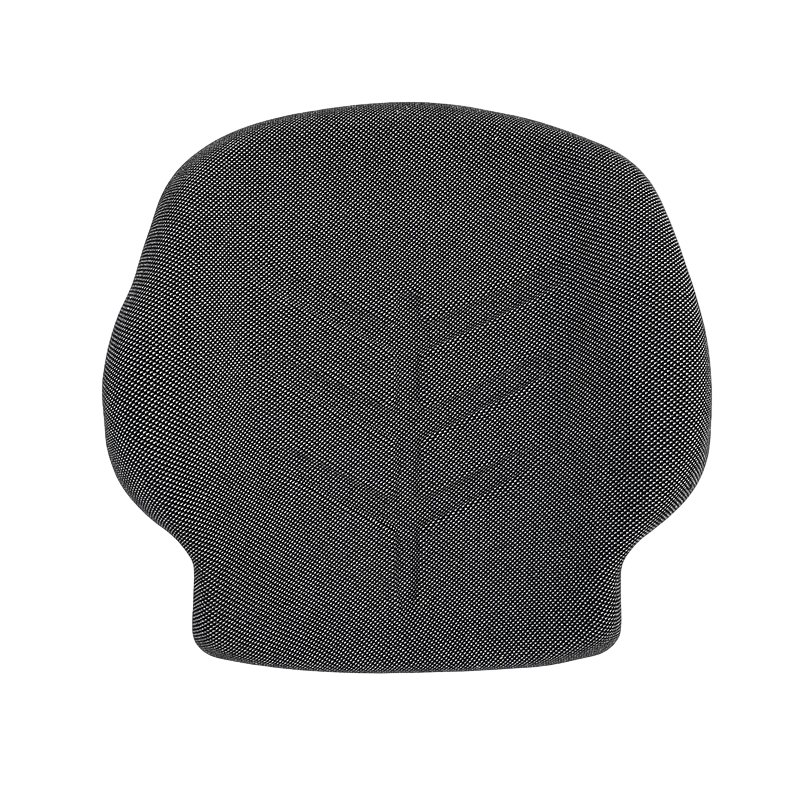

• 시트 팬 및 등받이 폼: 고밀도 폴리우레탄 폼(밀도 45~60kg/m3)은 초기 편안함과 압력 분포를 제공합니다. 폼 등급은 장기적인 피로 저항을 결정합니다.
• 커버 재질: 비닐, 직물 또는 가죽 덮개는 기후, 위생 요구 사항 및 내마모성에 따라 선택됩니다. 비닐은 실외 및 습한 환경의 표준입니다.
• 앞뒤 슬라이드 조정: 운영자가 제어 장치에 대한 도달 범위를 최적화할 수 있습니다. 표준 이동 범위는 150mm ~ 200mm이며 잠금 간격은 25mm입니다.
• 높이 조정: 기계식 또는 공압식 높이 설정으로 다양한 키의 작업자를 수용할 수 있습니다. 일반적인 범위는 60mm ~ 100mm의 수직 이동 거리입니다.
• 요추 지지대: 기계식 또는 공압식 조정 가능한 요추 시스템은 장시간 작동 중에 요추의 자연스러운 전만곡선을 유지합니다.
• 팔걸이: 고정식, 접이식식 또는 조절식 팔걸이는 제어 작동 중에 어깨와 목의 하중을 줄여줍니다. 팔걸이 높이와 각도 조절 기능은 굴삭기 캐빈에서 매우 중요합니다.
• 안전벨트 및 장착판: 통합형 접이식 무릎 벨트 또는 3점식 안전벨트는 전복 보호 시스템에 대한 ISO 6683 및 ROPS/FOPS 운전실 요구 사항을 충족합니다.

서스펜션 시스템 유형 비교

서스펜션 시스템은 중장비 시트에서 성능이 가장 중요한 구성 요소입니다. 다양한 서스펜션 기술은 비용, 조정 가능성, 진동 차단 범위 및 유지 관리 요구 사항 간에 뚜렷한 균형을 제공합니다. 다음 표는 사용되는 세 가지 주요 서스펜션 유형을 비교합니다. 서스펜션 시스템을 갖춘 건설 장비 좌석 구성.

서스펜션 시스템을 갖춘 건설장비 시트

작업자 성능을 위한 인체공학적 디자인

중장비 좌석의 인체공학적 엔지니어링은 조정 범위를 뛰어넘습니다. 이는 작업자의 신체 형상, 특정 기계의 제어 레이아웃 및 작업 작업의 자세 요구 간의 상호 작용을 다룹니다. 열악한 인체공학적 설계로 인해 근골격계 장애, 작업자 피로, 상황 인식 저하 등이 발생하며 이 모두가 사고 위험을 증가시킵니다.

굴삭기용 인체공학적 건설 기계 시트

굴삭기용 인체공학적 건설기계 시트 휠 로더 또는 불도저 시트와는 다른 특정 설계 요구 사항이 있습니다. 굴삭기 운전자는 상체를 자주 회전시키고 좌석 구조에 부착된 조정 가능한 콘솔에 장착된 조이스틱 제어 장치에 접근해야 합니다. 이는 좌석이 단지 앉는 표면이 아닌 제어 플랫폼의 역할을 해야 함을 의미합니다. 굴삭기 좌석의 주요 인체공학적 매개변수는 다음과 같습니다.

• 좌석 팬 각도: 3~5도의 약간의 전방 경사는 고관절 굴곡 각도를 감소시키고 상체 회전 시 요추 압박을 감소시킵니다.
• 팔걸이 장착형 콘솔 호환성: 시트 구조는 일반적으로 4구멍 DIN 또는 ISO 볼트 패턴을 사용하는 조이스틱 콘솔용 표준화된 장착 지점을 제공해야 합니다.
• 등받이 리클라이닝 범위: 수직에서 15~25도의 최소 리클라이닝 범위를 통해 운전자는 휴식 시간 동안 운전실을 떠나지 않고도 자세를 조정할 수 있습니다.
• 측면 허벅지 지지대: 윤곽이 잡힌 시트 팬 측면 지지대는 장비 스윙 사이클 중 미끄러짐을 줄이고 운전자 안정성을 향상시킵니다.

건설 장비 좌석 무게 조정: 작동 원리

서스펜션 시스템은 정의된 하중 범위 내에서 작동하도록 조정되므로 무게 조정이 필수적입니다. 설계된 중량 범위를 벗어나는 시트를 작동하면 격리 효율성이 감소하고 진동 전달이 증가합니다. 대부분의 중장비 좌석은 50kg에서 130kg 사이의 운전자를 위한 등급이며 실제 운전자 체중에 맞게 격리를 최적화하기 위해 서스펜션 설정 지점을 조정할 수 있습니다.

기계적 대 공기 중량 조정

건설기계 시트 무게 조정 시스템은 두 가지 기본 범주로 나뉩니다. 기계 시스템은 회전식 손잡이나 레버를 사용하여 코일 스프링에 미리 장력을 가합니다. 공기 시스템은 밸브를 통해 조정되는 가압 블래더를 사용합니다. 아래 표에서는 차량 조달 결정과 가장 관련된 기준에 따라 두 가지 방법을 비교합니다.

소재와 내구성

시트 구성 요소의 재료 선택은 현장 조건에서 사용 수명을 직접적으로 결정합니다. 건설 현장 환경은 작업자를 UV 방사선, 진흙, 유압유, 비 및 글로벌 배포 시나리오에서 섭씨 영하 30도에서 영하 70도에 이르는 극한 온도에 노출시킵니다.

옥외용 방수 건설장비 시트

옥외용 방수 건설장비 시트 밀봉된 커버 재료, 부식 방지 프레임 구성 요소 및 배수 설계 시트 팬 형상의 조합이 필요합니다. 다음 재료 사양은 내구성이 뛰어난 실외 등급 시트를 정의합니다.

• 커버 재질: 최소 두께가 0.8mm이고 Martindale 내마모성이 최소 50,000회인 PVC 코팅 비닐입니다. UV 안정제 첨가제는 장기간 햇빛에 노출된 후 표면이 갈라지는 것을 방지합니다.
• 폼 코어: 시트 팬의 폐쇄 셀 폴리우레탄 폼은 습기 흡수를 방지합니다. 수분 차단층으로 덮은 경우 등받이의 오픈 셀 폼이 허용됩니다.
• 프레임 및 베이스: 최소 코팅 두께가 60미크론인 분말 코팅 강철 프레임은 습하고 염분이 많은 환경에서 부식 방지 기능을 제공합니다. 스테인레스 스틸 하드웨어는 해양 또는 연안 응용 분야에 적합합니다.
• 배수 채널: 시트 팬의 성형 배수 경로를 통해 운전자 아래에 물이 고이는 대신 물이 빠져나갈 수 있습니다.

건설 기계용 교체 시트: 소싱 기준

건설기계용 교체시트 OEM(Original Equipment Manufacturer) 사양의 치수 및 기능 범위와 일치해야 합니다. 잘못 장착하면 작업자의 안전이 위협받고 장비 보증이 무효화될 수 있습니다. 모든 교체 좌석 조달에는 다음 기준이 적용됩니다.

• 장착 패턴 호환성: 주문하기 전에 기계의 시트 장착 플레이트에 대해 볼트 패턴 치수(일반적으로 150 x 150mm 또는 200 x 200mm 간격의 4개 구멍 패턴)를 확인하십시오.
• 서스펜션 스트로크 및 중량 범위: 진동 차단 성능을 유지하려면 교체 서스펜션 스트로크와 운전자 중량 범위가 원래 사양과 일치하는지 확인하십시오.
• 팔걸이 콘솔 인터페이스: 통합 제어 콘솔이 있는 굴삭기 및 텔레핸들러의 경우 교체 시트가 기존 콘솔 장착 하드웨어를 수용하는지 확인하십시오.
• 안전벨트 표준: 교체 좌석에는 ISO 6683 또는 장비의 ROPS 인증에서 요구하는 동등한 표준에 따라 인증된 안전 벨트 시스템이 포함되어야 합니다.
• 차원 봉투: 좌석 너비, 높이 및 깊이는 운전실의 설계된 여유 공간 내에 맞아야 합니다. 대형 교체품은 운전실 출입 및 비상 탈출 경로를 방해할 수 있습니다.

B2B 조달 체크리스트

대량으로 소싱하는 차량 관리자, OEM 구매 팀 및 애프터마켓 유통업체의 경우 모든 좌석 사양 문서 또는 견적 요청에 다음 항목이 표시되어야 합니다.

• ISO 7096 준수 문서: 시트가 관련 기계 등급(EM1~EM9)에 대한 ISO 7096 실험실 진동 테스트 요구 사항을 충족하는지 확인하는 테스트 보고서를 요청하세요.
• 무게 조정 범위 및 정격 작업자 무게: 서스펜션이 처리할 수 있도록 보정된 최소 및 최대 운전자 중량을 확인하십시오.
• 커버 재질 사양: 내마모성, UV 저항 등급, 온도 작동 범위를 포함한 재료 데이터 시트를 요청하세요.
• 폼 밀도 및 ILD(압입 하중 편향): 최소 폼 밀도(시트 팬의 경우 45kg/m3)와 ILD 값(건축 시트 용도의 경우 일반적으로 35~45N)을 지정합니다.
• 보증 기간: 서스펜션 메커니즘, 폼 및 커버 무결성을 포함하여 최소 보증 기간(일반적으로 12~24개월)과 보장되는 고장 모드를 정의합니다.
• MOQ 및 리드타임: 표준 카탈로그 시트와 맞춤형 변형 제품 모두에 대한 최소 주문 수량과 생산 리드 타임을 설정합니다.
• 예비 부품 가용성: 차량 유지 관리 프로그램을 지원하기 위해 개별 교체 구성 요소(서스펜션 키트, 폼 세트, 커버 스킨)의 가용성을 확인합니다.

자주 묻는 질문

1. 건설기계 시트 테스트에 대한 ISO 표준은 무엇입니까?

ISO 7096은 전신 진동 전달에 대한 실험실 평가를 위한 주요 국제 표준입니다. 건설기계 좌석 . 이는 휠 로더, 토양 압축기 및 크롤러 굴착기와 같은 다양한 기계 유형에 해당하는 9개의 기계 입력 스펙트럼(EM1~EM9)을 정의합니다. 각 스펙트럼은 해당 기계 등급의 일반적인 진동 프로필을 시뮬레이션합니다. 시트는 관련 입력 스펙트럼에 대해 테스트할 때 규정을 준수하는 것으로 간주될 때 최대 SEAT 값(일반적으로 클래스에 따라 1.0 이하)을 달성해야 합니다. 구매자는 시트 공급업체에게 ISO 7096 테스트 보고서를 요청하고 테스트된 입력 스펙트럼이 대상 기계 유형과 일치하는지 확인해야 합니다.

2. 건설장비 시트는 얼마나 자주 교체해야 합니까?

서비스 수명은 작동 시간, 운전자 체중, 환경 조건 및 서스펜션 유형에 따라 달라집니다. 일반적인 지침에 따라 서스펜션 메커니즘은 작동 시간 2,000시간마다 검사해야 하며 SEAT 값 측정 또는 물리적 검사에서 절연 성능 저하가 발견되면 교체해야 합니다. 원래 두께의 25%를 초과하는 폼 압축률은 시트 팬 폼을 교체해야 한다는 신뢰할 수 있는 지표입니다. 옥외용 커버 재료는 일반적으로 UV 저하 및 마모로 인해 3~5년마다 교체해야 합니다. 사전 예방적 교체 건설기계용 교체시트 고장이 발생하기 전에 작업자 부상 위험을 줄이고 계획되지 않은 가동 중지 시간을 방지합니다.

3. 범용 시트가 OEM 전용 시트를 대체할 수 있나요?

장착 패턴, 치수 범위, 서스펜션 사양 및 안전 벨트 표준이 모두 일치하는 것으로 확인되면 범용 애프터마켓 시트가 OEM 시트를 대체할 수 있습니다. 많은 애프터마켓 공급업체는 다양한 볼트 패턴을 수용하는 조정 가능한 장착 어댑터가 있는 시트를 생산합니다. 그러나 굴삭기에서 일반적으로 사용되는 통합 제어 콘솔이 있는 시트에는 범용 시트가 지원하지 않는 기계별 콘솔 장착 인터페이스가 필요합니다. 차량 응용 분야에 대한 범용 교체를 지정하기 전에 항상 장비 모델, 운전실 치수 및 콘솔 부착 요구 사항을 상호 참조하십시오.

4. 건설용 기계식 시트와 에어 서스펜션 시트의 차이점은 무엇입니까?

기계식 서스펜션 시트는 코일 스프링과 댐퍼 시스템을 사용하여 진동을 차단합니다. 외부 에너지원이 필요하지 않으며 압축 공기 공급 장치가 없는 기계에 매우 적합합니다. 에어 서스펜션 시트는 가압 주머니를 사용하여 운전자의 체중을 지탱하고 진동을 차단합니다. 이는 보다 정밀한 체중 조정을 제공하며 일반적으로 운전자 체중 범위 전체에서 더 낮은 SEAT 값을 달성합니다. 공기 시스템에는 6~8bar의 깨끗하고 건조한 압축 공기 공급이 필요하며, 대부분의 현대 건설 기계는 운전실의 HVAC 또는 공압 회로를 통해 이를 제공합니다. 함대 조달을 위해, 서스펜션 시스템을 갖춘 건설 장비 좌석s 공기 중 구성은 진동 노출 최소화가 주요 목표인 장시간 작업에 선호됩니다.

참고자료

• 국제표준화기구. ISO 7096: 지구 이동 기계 - 운전석 진동에 대한 실험실 평가 . ISO, 제네바.
• 국제표준화기구. ISO 2631-1: 기계적 진동 및 충격 - 전신 진동에 대한 인체 노출 평가, 파트 1: 일반 요구 사항 . ISO, 제네바.
• 유럽 ​​의회 및 이사회. 물리적 요인(진동)으로 인해 발생하는 위험에 대한 근로자 노출에 관한 최소 건강 및 안전 요구 사항에 관한 지침 2002/44/EC . 유럽연합 공식 저널, 2002.
• 국제표준화기구. ISO 6683: 지구 이동 기계 - 안전 벨트 및 안전 벨트 앵커리지 - 성능 요구 사항 및 테스트 . ISO, 제네바.
• 그리핀, M.J. 인간 진동 핸드북 . 학술 출판부, 런던, 1990.
• 유럽 직장 안전보건청. 전신진동: 건설현장 근로자의 노출 . EU-OSHA, 빌바오, 2008.
